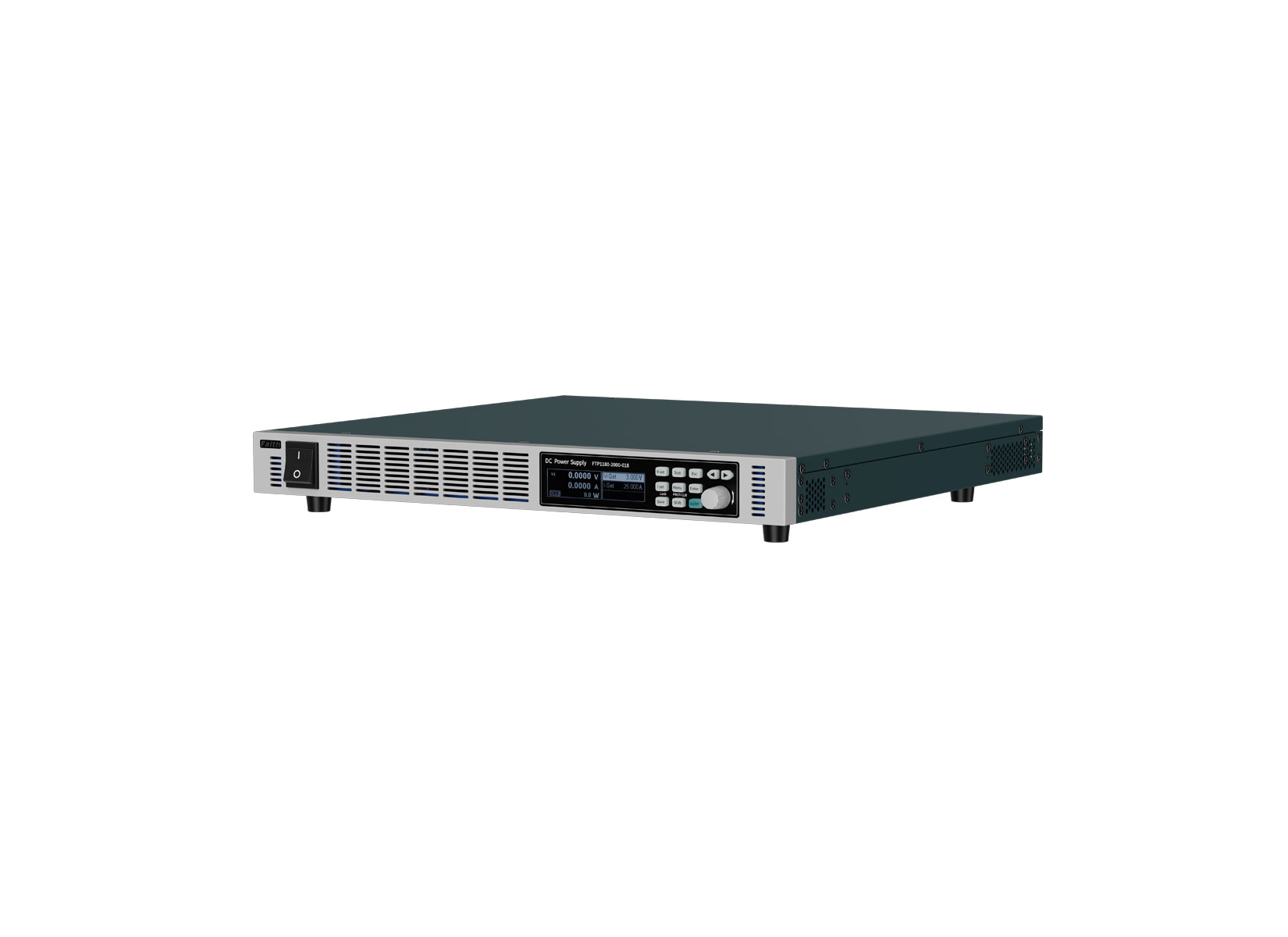

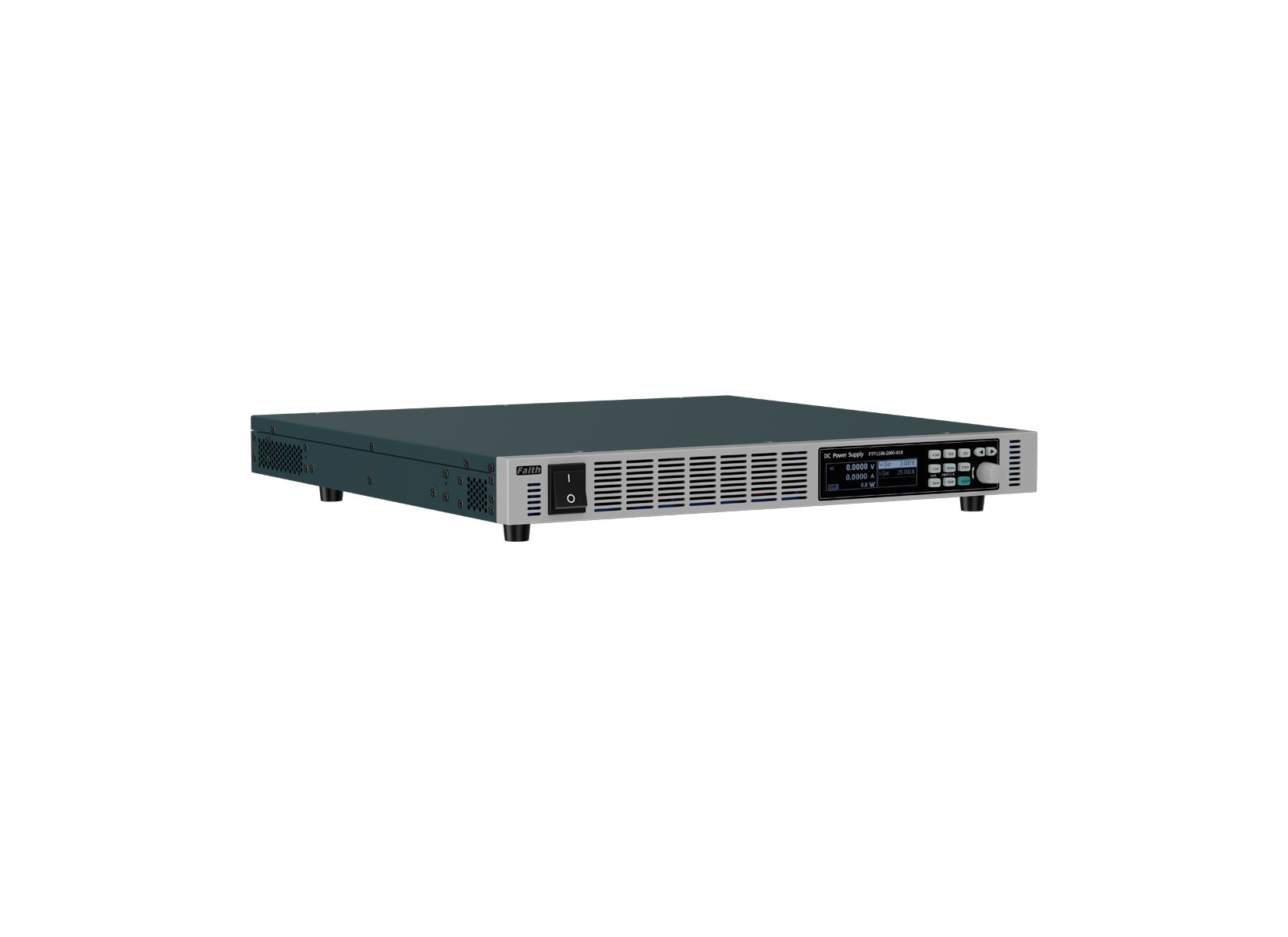

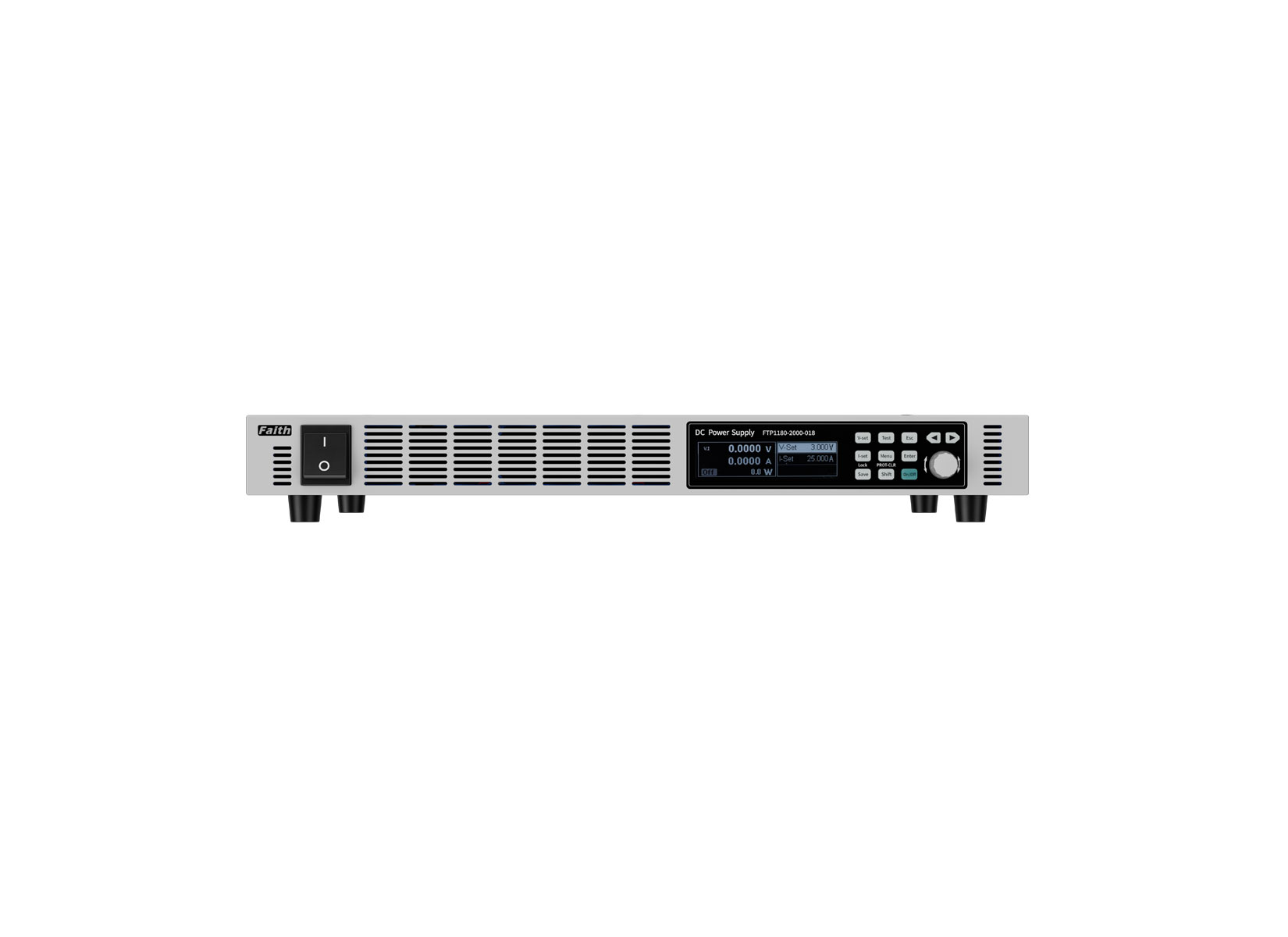

FTP1000系列可編程直流電源(1U, 600W~1800W)

功率：600W/900W/1200W/1500W/1800W

電壓：0～3000V

電流：0～120A

FTP1000系列可編程直流電源是一款小體積、高性能、高功率密度的直流電源。1U/19”全寬/半寬的設計，單機更輕便，機柜集成更便捷。最大輸出功率1800W，可應用于實驗室測試、系統集成、大規模產線測試等不同領域。

| 簡述

FTP1000系列可編程直流電源是一款小體積、高性能、高功率密度的直流電源。1U/19”全寬/半寬的設計，單機更輕便，機柜集成更便捷。最大輸出功率1800W，可應用于實驗室測試、系統集成、大規模產線測試等不同領域。


| 特點

  • 單機功率輸出范圍：600W/900W/1500W/1200W/1800W；

  • 電壓輸出范圍：0～3000V；

  • 單機電流輸出范圍：0～120A；

  • 體積小，1U/?19”或全19”；

  • 輸入高功率因數，低諧波；

  • 序列及波形編輯功能；

  • 具備電池充電功能；

  • 過壓保護、過流保護、過功率保護、過溫度保護等全方位保護功能；

  • 支持輸出時間設定，可控制和記錄輸出時間；

  • 支持電壓遠端補償；

  • OLED顯示，寬視角，高亮度；

  • 標配RS232，LAN，RS485；

  • 支持標準SCPI及Modbus-RTU通訊協議。


| CV、CC優先

當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖，輕則觸發被測設備保護，嚴重的將直接導致被測設備損壞。FTP1000系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。


| 序列功能

序列輸出功能模式下，可以根據用戶編輯的序列參數模擬復雜的輸出變化。序列輸出功能，菜單選項為“SEQ”，可讓用戶自行編輯電壓、電流波形。



FTP1000系列電源提供10個序列文件，每個文件最多支持100個運行步驟。在運行步驟中，可以設置電壓設定、電流設定和運行時間。支持“循環次數”與“鏈接文件”屬性?！把h(huán)次數”可控制序列循環運行的次數，設為0表示無限循環?！版溄游募笨蓪?shí)現在不同文件之間的鏈接運行。設為0表示無鏈接。


| 遠端感應功能

當負載消耗較大電流的時候，就會在電源到負載端子的連接線上產生壓降，遠端感應可以自動補償負載線的壓降。遠端感應功能電源量測的接線示意圖如下：

(備注：1000V及以上機型，不具備遠端感應功能)



| 電池充電功能

FTP1000系列提供電池充電功能，可定義充電電壓、充電電流、充電終止電壓、充電終止電流、充電終止電量、充電終止時間等參數，完全模擬對電池充電過程，能有效保護電池。


| 電腦圖形化操作軟件

FTP1000系列提供一款具有虛擬儀器功能的上位機軟件平臺，可以通過電腦遠程實時設置測試數據、讀取測試數據、生成圖像、導出數據等，同時可連接多臺機器分別進行控制，功能同步可用，方便測試使用。


| 訂購信息

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

15V

FTP1060-15-60

60A

600W

交流輸入：

180Vac～260Vac

36V

FTP1060-36-30

30A

600W

交流輸入：

180Vac～260Vac

FTP1090-15-60

60A

900W

FTP1090-36-30

30A

900W

FTP1150-15-120

120A

1500W

FTP1150-36-60

60A

1500W

FTP1180-15-120

120A

1800W

FTP1180-36-60

60A

1800W

FTP1060-15-60-WL

60A

600W

交流輸入：

90Vac～260Vac

FTP1060-36-30-WL

30A

600W

交流輸入：

90Vac～260Vac

FTP1120-15-120-WL

120A

1200W

FTP1120-36-60-WL

60A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

60V

FTP1060-60-15

15A

600W

交流輸入：

180Vac～260Vac

60V

FTP1060-60-30

30A

600W

交流輸入：

180Vac～260Vac

FTP1090-60-15

15A

900W

FTP1090-60-30

30A

900W

FTP1150-60-30

30A

1500W

FTP1150-60-60

60A

1500W

FTP1180-60-30

30A

1800W

FTP1180-60-60

60A

1800W

FTP1060-60-15-WL

15A

600W

交流輸入：

90Vac～260Vac

FTP1060-60-30-WL

30A

600W

交流輸入：

90Vac～260Vac

FTP1120-60-30-WL

30A

1200W

FTP1120-60-60-WL

60A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

80V

FTP1060-80-12

12A

600W

交流輸入：

180Vac～260Vac

100V

FTP1060-100-10

10A

600W

交流輸入：

180Vac～260Vac

FTP1090-80-12

12A

900W

FTP1090-100-10

10A

900W

FTP1150-80-24

24A

1500W

FTP1150-100-20

20A

1500W

FTP1180-80-24

24A

1800W

FTP1180-100-20

20A

1800W

FTP1060-80-12-WL

12A

600W

交流輸入：

90Vac～260Vac

FTP1060-100-10-WL

10A

600W

交流輸入：

90Vac～260Vac

FTP1120-80-24-WL

24A

1200W

FTP1120-100-20-WL

20A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

120V

FTP1060-120-08

8A

600W

交流輸入：

180Vac～260Vac

150V

FTP1060-150-06

6A

600W

交流輸入：

180Vac～260Vac

FTP1090-120-08

8A

900W

FTP1090-150-06

6A

900W

FTP1150-120-16

16A

1500W

FTP1150-150-12

12A

1500W

FTP1180-120-16

16A

1800W

FTP1180-150-12

12A

1800W

FTP1060-120-08-WL

8A

600W

交流輸入：

90Vac～260Vac

FTP1060-150-06-WL

6A

600W

交流輸入：

90Vac～260Vac

FTP1120-120-16-WL

16A

1200W

FTP1120-150-12-WL

12A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

150V

FTP1060-150-12

12A

600W

交流輸入：

180Vac～260Vac

300V

FTP1060-300-03

3A

600W

交流輸入：

180Vac～260Vac

FTP1090-150-12

12A

900W

FTP1090-300-03

3A

900W

FTP1150-150-24

24A

1500W

FTP1150-300-06

6A

1500W

FTP1180-150-24

24A

1800W

FTP1180-300-06

6A

1800W

FTP1060-150-12-WL

12A

600W

交流輸入：

90Vac～260Vac

FTP1060-300-03-WL

3A

600W

交流輸入：

90Vac～260Vac

FTP1120-150-24-WL

24A

1200W

FTP1150-300-06-WL

6A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

600V

FTP1060-600-015

1.5A

600W

交流輸入：

180Vac～260Vac

1000V

FTP1060-1000-009

0.9A

600W

交流輸入：

180Vac～260Vac

FTP1090-600-015

1.5A

900W

FTP1090-1000-009

0.9A

900W

FTP1150-600-03

3A

1500W

FTP1150-1000-018

1.8A

1500W

FTP1180-600-03

3A

1800W

FTP1180-1000-018

1.8A

1800W

FTP1060-600-015-WL

1.5A

600W

交流輸入：

90Vac～260Vac

FTP1060-1000-009-WL

0.9A

600W

交流輸入：

90Vac～260Vac

FTP1120-600-03-WL

3A

1200W

FTP1120-1000-018-WL

1.8A

1200W

電壓

型號

電流

功率

備注

電壓

型號

電流

功率

備注

2000V

FTP1060-2000-009

0.9A

600W

交流輸入：

180Vac～260Vac

3000V

FTP1060-3000-003

0.3A

600W

交流輸入：

180Vac～260Vac

FTP1090-2000-009

0.9A

900W

FTP1090-3000-003

0.3A

900W

FTP1150-2000-018

1.8A

1500W

FTP1150-3000-006

0.6A

1500W

FTP1180-2000-018

1.8A

1800W

FTP1180-3000-006

0.6A

1800W

FTP1060-2000-009-WL

0.9A

600W

交流輸入：

90Vac～260Vac

FTP1060-3000-003-WL

0.3A

600W

交流輸入：

90Vac～260Vac

FTP1120-2000-018-WL

1.8A

1200W

FTP1120-3000-006-WL

0.6A

1200W
